優勢特點：絲桿支撐座的優點：裝有為超小型滾珠螺桿所開發的接觸角45°的超小型角接觸球軸承，能獲得高剛性、高精度的穩定的回轉性能。
絲桿支撐座是考慮了安裝周圍空間的、小體積的設計。同時，裝入了經過調整預壓的軸承，交貨后就可直接進行裝配，既降低了裝配工時，又可提高裝配精度。
（1）最佳軸承的采用
考慮到與滾珠螺桿在剛性上的均衡，使用高剛性低扭矩的角接觸球軸承（接觸角30°、自由組合）。同時，這種軸承接觸角是45°，球徑小、球數多，是具有高剛性、高精度的超小型角接觸球軸承，能獲得穩定的回轉性能。
（2）絲杠固定座的形狀
TBI絲桿支撐座單元有角型和圓型系列，可根據用途選擇。
（3）小型且安裝簡便
絲杠固定座是考慮了安裝周圍空間的、小體積的設計。同時，裝入了經過調整預壓的軸承，交貨后就可直接進行裝配，既降低了裝配工時，又可提高裝配精度。

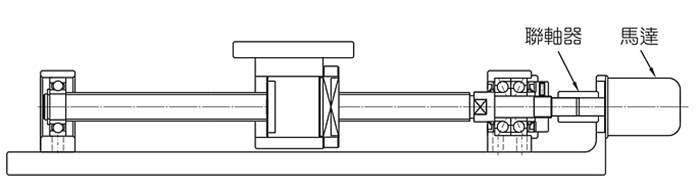

1.滾珠絲桿與定位滑臺的臺面稍微固定。
2.將固定端與絲桿尾端軸承組合。
3.確認滑臺導引面與滾珠絲桿之間的平行度，將固定端與支持段鎖緊固定。
4.將滑臺推至行程兩端，以確保滾珠絲桿的順暢性，再將絲桿與滑臺鎖緊固定。
1.馬達座的確實連接
2.馬達座及滾珠絲桿與聯軸器的安裝。
3.安裝后的馬達連轉測試。

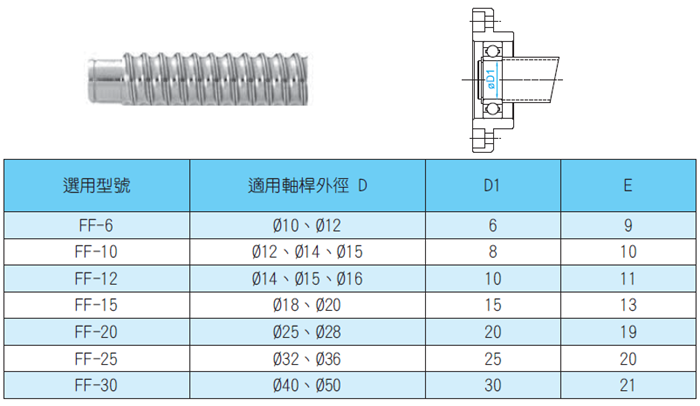

FF6 F10 FF12 FF15 FF20 FF25 FF30
1.滾珠絲桿與定位滑臺的臺面稍微固定。
2.將固定端與絲桿尾端軸承組合。
3.確認滑臺導引面與滾珠絲桿之間的平行度，將固定端與支持段鎖緊固定。
4.將滑臺推至行程兩端，以確保滾珠絲桿的順暢性，再將絲桿與滑臺鎖緊固定。
1.馬達座的確實連接
2.馬達座及滾珠絲桿與聯軸器的安裝。
3.安裝后的馬達連轉測試。
FF6 F10 FF12 FF15 FF20 FF25 FF30
