優勢特點：EF15絲桿支撐座是考慮了安裝周圍空間的、小體積的設計。同時，裝入了經過調整預壓的軸承，交貨后就可直接進行裝配，既降低了裝配工時，又可提高裝配精度。
| 型號 | 軸徑 | A | B | C | E | H1 | h | H | L | X | Y | Z | C型扣環 | 軸承型號 | |||||||
| ±0.02 | ±0.02 | ||||||||||||||||||||
| EF15 | 15 | 80 | 60 | 41 | 40 | 25 | 30 | 49 | 20 | 9 | - | - | C15 | 6002ZZ | |||||||

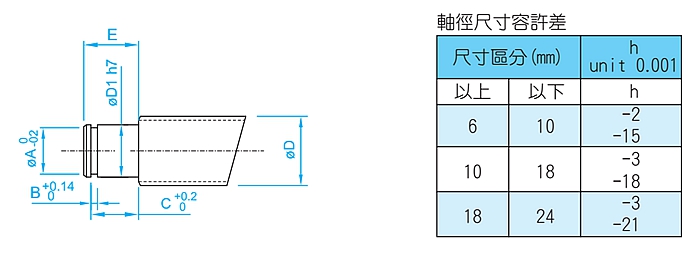

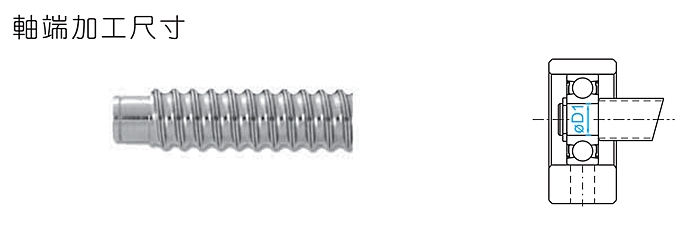

| 型號 | 適用軸桿外徑 | D1 | E | C型扣環 | 型號 | ||
|---|---|---|---|---|---|---|---|
| EF15 | Ø18、Ø20 | 15 | 13 | A | B | C | EF15 |
| 14.3 | 1.15 | 10.15 | |||||
EF15滾珠絲桿支撐座的特點：
（1）最佳軸承的采用
考慮到與滾珠螺桿在剛性上的均衡，使用高剛性低扭矩的角接觸球軸承（接觸角30°、自由組合）。同時，超小型支撐單元EK6、8裝有為超小型滾珠螺桿所開發的超小型角接觸球軸承。這種軸承接觸角是45°，球徑小、球數多，是具有高剛性、高精度的超小型角接觸球軸承，能獲得穩定的回轉性能。
（2）支撐單元的形狀
支撐單元有角型和圓型系列，可根據用途選擇。
（3）小型且安裝簡便
支撐單元是考慮了安裝周圍空間的、小體積的設計。同時，裝入了經過調整預壓的軸承，交貨后就可直接進行裝配，既降低了裝配工時，又可提高裝配精度。
EF15絲桿支撐座是考慮了安裝周圍空間的、小體積的設計。同時，裝入了經過調整預壓的軸承，交貨后就可直接進行裝配，既降低了裝配工時，又可提高裝配精度。
支撐單元是考慮了安裝周圍空間的、小體積的設計。同時，裝入了經過調整預壓的軸承，交貨后就可直接進行裝配，既降低了裝配工時，又可提高裝配精度。
EF15絲桿支撐座是考慮了安裝周圍空間的、小體積的設計。同時，裝入了經過調整預壓的軸承，交貨后就可直接進行裝配，既降低了裝配工時，又可提高裝配精度。
