優勢特點：臺灣PMI滑軌SMR55LS屬于滾柱重負荷型，安裝孔孔距為60，滑塊安裝孔為75*95線性滑軌則已在滑塊上裝置油嘴，可直接以注油槍打入油脂，亦可換上專用油管接頭連接供油油管，以自動供油機潤滑。

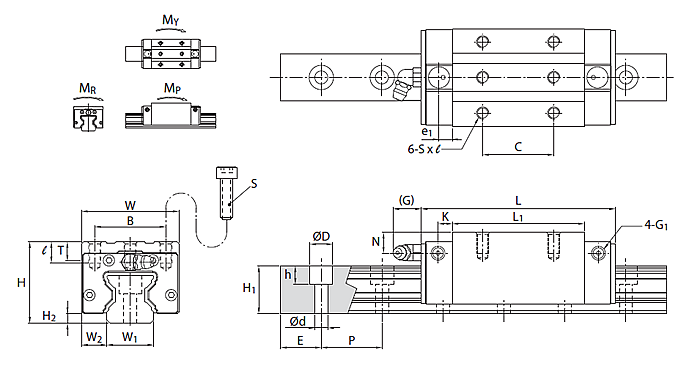

| 型號 | 外形尺寸 | 滑塊尺寸 | |||||||||||||||||||||||
|
高度 H |
寬度 W |
長度 L |
W2 | H2 | B | C | S | L | L1 | T | N | G | K | E1 | G1 | 油嘴規格 | |||||||||
| SMR55LS | 80 | 100 | 235.4 | 23.5 | 10 | 75 | 95 | M12 | 19 | 179.5 | 18 | 21 | 13.5 | 12 | 7.95 | M6 | G-PT1/8 | ||||||||
| 型號 | 滑軌尺寸 | 基本額定負荷 | 容許靜力矩 | 重量 | ||||||||||
|
寬度 W1 |
高度 H1 |
節距 P |
E std. |
D×h×d |
動負荷C kN |
靜負荷Co kN |
Mp kN-m |
My kN-m |
Mr kN-m |
滑塊 kg |
導軌 kg/m |
|||
| 單 | 雙 | 單 | 雙 | |||||||||||
| SMR55LS | 53 | 43 | 60 | 30 | 23×20×16 | 163.2 | 351.0 | 10.16 | 53.02 | 10.16 | 53.02 | 9.52 | 7 | 15.6 |
銀泰導軌SMR55LS的預壓與剛性怎么選型
鋼珠或滑塊剛性---直線導軌接受負荷時?；壍仍谌菰S負荷范圍內發生彈性變形，這是負荷與變位量之比率就是剛性值，直線導軌隨著預壓量之增加剛性也增加，對于直線導軌的4方向等負荷型來講，預壓的效果能堅持外部負荷增大至預壓負荷的2.8倍時為止。
銀泰直線導軌SMR55LS可以借由施加預壓來提高剛性，而預壓是利用調整負向間隙，使鋼珠與溝槽之間產生負向間隙，預先施于內部負荷，所以在進行壽命計算時，必須將其預壓負荷考慮進去假如工作的負荷，所以預壓增大壽命會減少，直線導軌的預壓等級分為以下幾種，其中C值為基本額定負荷。
輕預壓Z0，預壓力控制在0-0.02C之間，適用條件在負荷、振動以及沖擊小的設備，精度要求較低，以及要求高、順暢度的設備當中。通常會應用在半導體制造設備、醫療設備、沖壓機、焊接機、各種機器人、自動包裝機、一般工業機械的XY軸、工業交換裝置、各種材料供給裝置、其它小型直線滑動裝置上面較為之多。
中預壓Z1，預壓力控制在0.03C-0.05C之間，適用條件在輕負荷高精度設備或者是單軸使用的設備。通常會應用在工作臺進給軸、NC車床、自動涂裝機、工業機器人、一般工業機械的Z軸、印刷線路板的打孔機、電火花加工機、測定器、精密XY平臺上面較為之多。
臺灣PMI滑軌SMR55LS屬于滾柱重負荷型，安裝孔孔距為60，滑塊安裝孔為75*95,線性滑軌則已在滑塊上裝置油嘴，可直接以注油槍打入油脂，亦可換上專用油管接頭連接供油油管，以自動供油機潤滑。
臺灣PMI滑軌SMR55LS屬于滾柱重負荷型，安裝孔孔距為60，滑塊安裝孔為75*95,線性滑軌則已在滑塊上裝置油嘴，可直接以注油槍打入油脂，亦可換上專用油管接頭連接供油油管，以自動供油機潤滑。
