優勢特點：臺灣銀泰導軌SMR30E屬于鏈帶導軌，安裝孔孔距為40，滑塊安裝孔為72*52，產品特點，高剛性、長壽命，高精度，高響應性能。

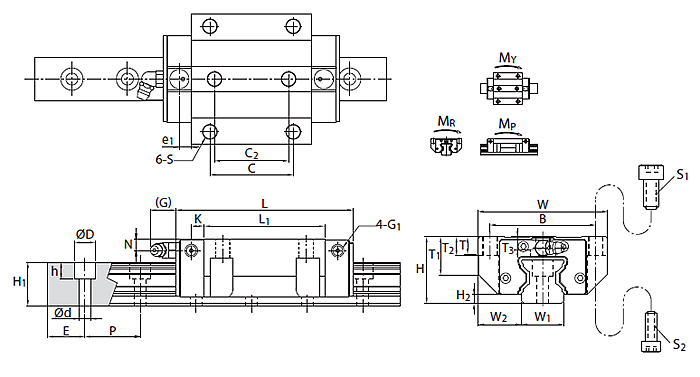

| 型號 | 外形尺寸 | 滑塊尺寸 | ||||||||||||||||||||||||
|
高度 H |
寬度 W |
長度 L |
W2 | H2 | B | C | C2 | S | L1 | T | T1 | T2 | T3 | N | G | K | E1 | G1 | 油嘴規格 | |||||||
| SMR30E | 42 | 90 | 112.4 | 31 | 6 | 72 | 52 | 44 | M10 | 75.9 | 10 | 21.6 | 13 | 6.7 | 7 | 12 | 8 | 7 | M6 | G-M6 | ||||||
| 型號 | 滑軌尺寸 | 基本額定負荷 | 容許靜力矩 | 重量 | ||||||||||
|
寬度 W1 |
高度 H1 |
節距 P |
E std. |
D×h×d |
動負荷C kN |
靜負荷Co kN |
Mp kN-m |
My kN-m |
Mr kN-m |
滑塊 kg |
導軌 kg/m |
|||
| 單 | 雙 | 單 | 雙 | |||||||||||
| SMR30E | 28 | 27.5 | 40 | 20 | 14×12×9 | 39.5 | 82.7 | 1.01 | 5.90 | 1.01 | 5.90 | 1.15 | 1.4 | 5 |
