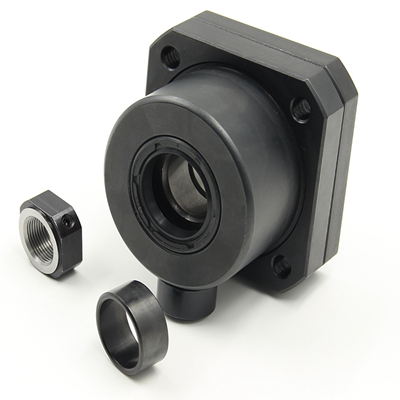

優勢特點：FK15絲桿支撐座是支撐連接絲桿和電機的軸承支撐座，支撐座一般分：固定側（后加K表示如BK12）和支撐單元裝（用F表示如BF12）它們都有用預壓調整的JIS5級的角接觸球軸承。
| 型號 | 軸徑 | A | F | L | E | Dg6 | H | PCD | M | B | L1 | T1 | L2 | T2 | X | Y | Z | T | 軸承型號 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FK15 | 15 | 63 | 17 | 32 | 36 | 40 | 15 | 50 | M4 | 68 | 8 | 10 | 12 | 14 | 6.6 | 11 | 10 | 30 | 7002ATYDFC8P5 |
| 型號 | 使用軸桿外徑 | D | B | E | F | M | S | J | G | H | 倒角 | 圓角半徑 | H1 | H2 | W1 | W2 | 型號 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C1 | C2 | C3 | R1 | R2 | N | P | R | P | ||||||||||||||
| FK15 | Ø18、 Ø20 | 15 | 12 | 49 | 20 | M15×1 | 13 | 16 | 6 | 9 | 0.5 | 0.5 | 0.5 | 0.3 | 0.6 | 4×2.5 | 16 | 11.6 | 16 | 4 | 2 | FK15 |
FK15絲桿支撐座具有結構簡單，拆裝方便，安裝允許偏差大，適合公司的沖擊錘耦合的兩個連接軸之間由于制造誤差，安裝誤差，軸向載荷和變形，變形和基地，軸承磨損，溫度變化，組件和其他因素和相對位移的相對運動一般，動力機械力學性能對整個傳輸系統有一定的影響，不同類型的電源，由于其不同的力學性能，應選擇功率系數對應于千瓦，為系統選擇最合適的類別?；疽蛩伛詈掀贩N；發動機的功率是一個耦合的規格尺寸確定的主要依據，對耦合轉矩成正比。
支撐側的支撐單元使用深溝球軸承。支撐單元BK型的內部軸承中裝入了適量的鋰皂基潤滑脂，用特殊密封墊圈進行密封，能直接安裝，長期使用。
