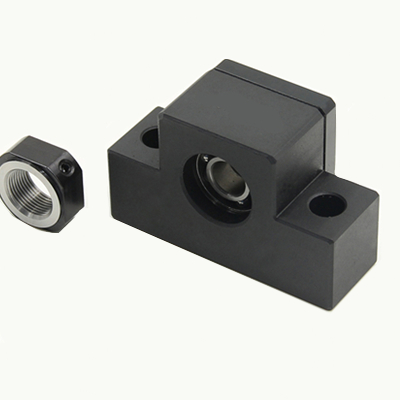

優(yōu)勢特點：EK25滾動軸承：在承受載荷和彼此相對運動的零件間有滾動體作滾動運動的軸承。滾動軸承的結構由部分組成。
| 型號 | 軸徑 | A | B | C | E | H1 | h | C2 | C1 | H | L | L1 | L2 | L3 | M | X | Y | Z | T | 軸承型號 | ||
| ±0.02 | ±0.02 | |||||||||||||||||||||
| EK25 | 25 | 105 | 85 | 66 | 52.5 | 25 | 25 | 35 | 9 | 30 | 68 | 48 | 13 | 60 | M5 | 11 | - | - | 35 | 7205ATYDFC8P5 | ||
| 型號 | 適用軸桿外徑 | D1 | B | E | F | M | S | J | G | H | 倒角 | 圓角半徑 | H1 | H2 | W | ||||||
| C1 | C2 | C3 | R1 | R2 | N | P | R | P | |||||||||||||
| EK25 | Ø32、Ø36 | 25 | 20 | 65 | 30 | M25×1.5 | 18 | 27 | 10 | 13 | 0.5 | 0.7 | 1.0 | 0.5 | 0.6 | 6×3.5 | 25 | 19 | 21 | 1.0 | |
EK25絲桿支撐座工作臺和底座上安裝：
1.先調整到安裝精度參考值以內。
2.以固定側支撐單元為基準時，請將螺母外徑與工作臺螺母支座內徑調整至保持一定的間隙狀態(tài)。
3.以工作臺為基準時，對于方形支撐單元使用薄墊片調整中心高度，對于法蘭型支撐單元要將螺母外徑與工作臺螺母制作內徑調整至保持一定間隙的狀態(tài)。
