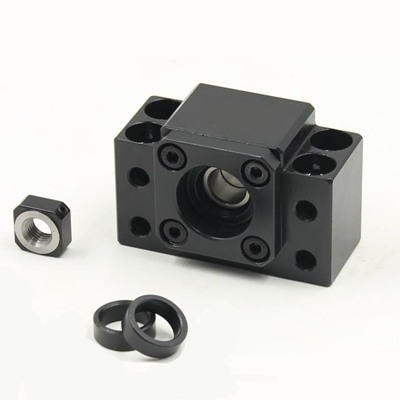

優勢特點：BK25絲桿支撐座是支撐連接絲桿和電機的軸承支撐座，支撐座一般分：固定側（后加K表示如BK25）和支撐單元裝（用F表示如BK12）它們都有用預壓調整的JIS5級的角接觸球軸承。
| 型號 | 軸徑 | A | B | C | C1 | C2 | E | H1 | h | H | L | L1 | L2 | L3 | T | P | N | M | X | Y | Z | 軸承型號 | ||||
| ±0.02 | ±0.02 | |||||||||||||||||||||||||
| BK25 | 25 | 106 | 85 | 64 | 22 | 10 | 53 | 70 | 48 | 80 | 42 | 12 | 54 | 9 | 35 | 9 | 33 | M5 | 11 | 17.5 | 11 | 7205ATYDFC8P5 | ||||
| 型號 | 適用軸桿外徑 | D1 | B | E | F | M | S | J | G | H | 倒角 | 圓角半徑 | H1 | H2 | |||||||
| C1 | C2 | C3 | R1 | R2 | N | P | R | P | |||||||||||||
| BK25 | ?32 、?36 | 25 | 20 | 65 | 30 | M25×1.5 | 18 | 27 | 10 | 13 | 0.5 | 0.5 | 0.5 | 0.3 | 0.6 | 6×3.5 | 25 | 19. | 25 | ||
BK25絲桿支撐座具有結構簡單，拆裝方便，安裝允許偏差大，適合公司的沖擊錘耦合的兩個連接軸之間由于制造誤差，安裝誤差，軸向載荷和變形，變形和基地，軸承磨損，溫度變化，組件和其他因素和相對位移的相對運動一般，動力機械力學性能對整個傳輸系統有一定的影響，不同類型的電源，由于其不同的力學性能，應選擇功率系數對應于千瓦，為系統選擇最合適的類別?；疽蛩伛詈掀贩N；發動機的功率是一個耦合的規格尺寸確定的主要依據，對耦合轉矩成正比。
支撐側的支撐單元使用深溝球軸承。支撐單元EK型的內部軸承中裝入了適量的鋰皂基潤滑脂，用特殊密封墊圈進行密封，能直接安裝，長期使用。
