優勢特點:臺灣銀泰模組KM46具有安裝起來比較容易,具有精度高,載重大的特點,運動速度快、重復定位精度高、本體質量輕、占設備空間小、壽命長的特點。

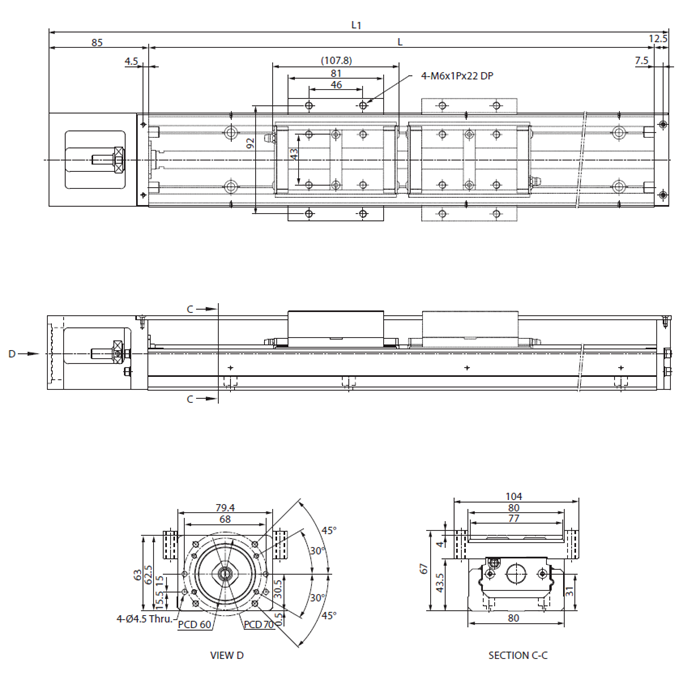

銀泰KM46線性模組(輕載型)(C、D型)

|
軌道長度 L |
總長度 L1 |
最大行程范圍 | E | n | E1 | N1 | 重量 | ||
| C型 | D型 | C型 | D型 | ||||||
| 340 | 437 | 244.7 | 173.4 | 70 | 3 | 70 | 2 | 7.25 | 8.05 |
| 440 | 537 | 344.7 | 273.4 | 70 | 4 | 20 | 3 | 8.54 | 9.34 |
| 540 | 637 | 444.7 | 373.4 | 70 | 5 | 70 | 3 | 9.84 | 10.64 |
| 640 | 737 | 544.7 | 473.4 | 70 | 6 | 20 | 4 | 11.15 | 11.95 |
| 740 | 837 | 644.7 | 573.4 | 70 | 7 | 70 | 4 | 12.55 | 13.35 |
| 840 | 937 | 744.7 | 673.4 | 70 | 8 | 20 | 5 | 13.65 | 14.45 |
| 940 | 1037 | 844.7 | 773.4 | 70 | 9 | 70 | 5 | 14.84 | 15.64 |

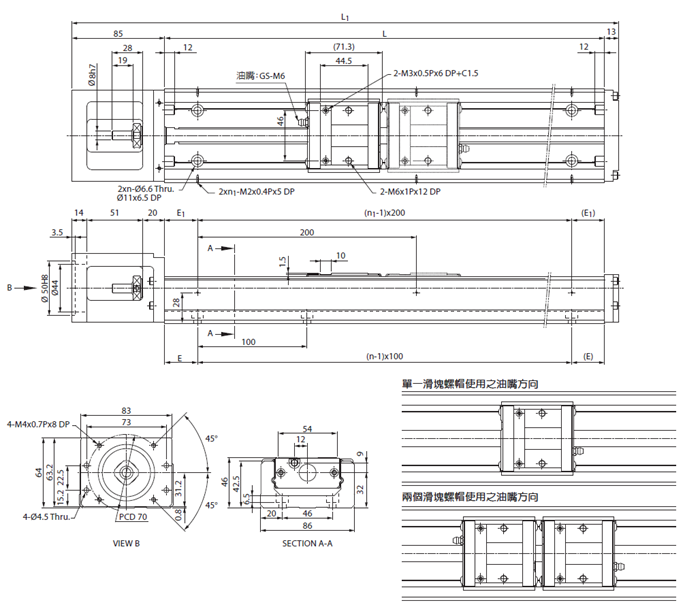

銀泰模組KM46輕載防護蓋型(C、D型)

|
軌道長度 L |
總長度 L1 |
最大行程范圍 | 重量 | ||
| C型 | D型 | C型 | D型 | ||
| 340 | 437 | 244.7 | 173.4 | 7.45 | 8.45 |
| 440 | 537 | 344.7 | 273.4 | 8.74 | 9.74 |
| 540 | 637 | 444.7 | 373.4 | 10.04 | 11.04 |
| 640 | 737 | 544.7 | 473.4 | 11.35 | 12.35 |
| 740 | 837 | 644.7 | 573.4 | 12.75 | 13.75 |
| 840 | 937 | 744.7 | 673.4 | 13.85 | 14.85 |
| 940 | 1037 | 844.7 | 773.4 | 15.04 | 16.04 |
臺灣PMI銀泰KM46線性模組特點:
四方向等負荷;
U型軌的鋼珠滾動面采用2列歌德式圓弧及45°接觸角的設計,提供四方向的負荷能力,銀泰KM模組可適用於任何安裝方位。
省空間;
將線性導軌之滑塊與滾珠絲桿之螺帽結合成一體之滑塊螺帽,可使銀泰KM模組達到最佳的空間利用。
高剛性;
經由FEM的最佳化U型軌斷面設計,銀泰KM模組在輕量化與高剛性之間達到最佳平衡。
高精度;
銀泰輕載型KM46直線模組的2列歌德圓弧式設計及穩定的制程技術,可將變動負荷引起的變形控制在最小,提供銀泰KM模組穩定順暢之運作,達到高精度進給之需求。
