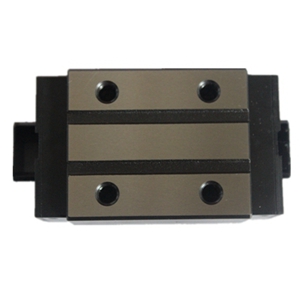

優勢特點：銀泰線性滑軌MSA55S屬于高組裝四方型產品，組合高度為80，滑塊安裝孔尺寸為75*75，PMI導軌使用合適、準確的安裝工具盡量使用專用工具，極力避免使用布類和短纖維之類的東西。
| 型號 | 外形尺寸 | 滑塊尺寸 | |||||||||||||
|
高度 H |
寬度 W |
長度 L |
W2 | H2 | B | C | S×L | L1 | T | N | G | K | d1 | 油嘴規格 | |
| MSA55S | 80 | 100 | 161.5 | 23.5 | 13 | 75 | 75 | M12×18 | 119.5 | 18 | 21 | 13.5 | 8.6 | 3.3 | G-PT 1/8 |
| 型號 | 滑軌尺寸 | 基本額定負荷 | 容許靜力矩 | 重量 | ||||||||||
|
寬度 W1 |
高度 H1 |
節距 P |
E std. |
D×h×d |
動負荷C kN |
靜負荷Co kN |
Mp kN-m |
My kN-m |
Mr kN-m |
滑塊 kg |
導軌 kg/m |
|||
| 單 | 雙 | 單 | 雙 | |||||||||||
| MSA55S | 53 | 44 | 120 | 30 | 23×20×16 | 123.6 | 169.8 | 3.13 | 17.57 | 3.13 | 17.57 | 4.50 | 4.12 | 15.5 |
銀泰直線導軌MSA55S是借助于電磁作用原理
為了支撐機床的工作部件，一套銀泰直線導軌MSA55S至少裝有四個支架。 銀泰直線導軌MSA55S是借助于電磁作用原理，直接將電能轉換為直線運動的驅動裝置。最初以高速運輸與牽引為主，經過不斷改良處理后應用范圍逐漸擴大到電腦以及辦公設備、半導體制造裝備、機械裝備、工業自動化、自動繪圖儀等等。
根據不同應用場合的差異化，銀泰直線導軌MSA55S種類也很多。隨著近幾年所出現一種由直線電動機和鋁合金滾柱導軌組合的高速線性驅動元部件。直線導軌和平面導軌一樣，有兩個基本元件；一個用作導向的為固定元件，另一個則是移動元件。由于 銀泰直線導軌MSA55S標準元部件，對于機床制造廠來說。唯一要做的只是加工一個安裝導軌的平面以及校調導軌的平行度。當然，直線導軌為了能夠保證機床的精度，床身與立柱少量的刮研是在所難免的，在絕大多數情況下，安裝是較為簡潔的。
這周期性的沖擊容易使機床產生振動而導致加工表面產生形狀誤差與波紋，尤其是磨床或者是高精度機床上其影響更加明顯。對于閉環伺服控制系統還可能導致系統的不穩定。影響機床共振頻率的偏低，對消除諧振不利，因此單純使用增加壁厚的方式來提高機床剛性，對提高機床的抗振性是沒有任何作用的。在設計時應當注意提高單位質量的靜剛性，像增加適當?shù)募訌娊?，安排合理的斷面形狀以及尺寸，盡量減小床身表面的開窗面積，提高機床和地基連接處的剛性等。
銀泰線性滑軌MSA55S屬于高組裝四方型產品，組合高度為80，滑塊安裝孔尺寸為75*75，PMI導軌使用合適、準確的安裝工具盡量使用專用工具，極力避免使用布類和短纖維之類的東西。
